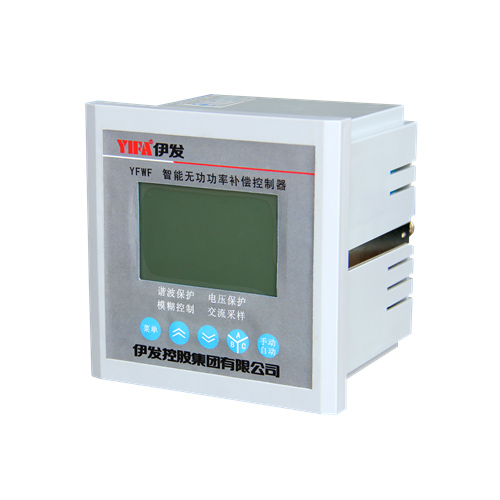

1.全數字化設計，交流采樣，人機界面采用大屏幕LCD中文液晶顯示器。

2.秉承以人為本的設計理念，模塊化組裝，外觀流線設計。

3.可實時顯示功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率的平均值及電容投切狀態等信息。

4.設置參數中文提示，數字輸入。

5.電容器控制方案支持三相補償、綜合補償方案,可通過菜單操作進行設置控制方案。具有手動補償/自動補償兩種工作方式。

6.取樣物理量為無功功率，具有諧波測量及保護功能。

7.控制器具有RS-485，MODBUS標準現場總線通訊接口中方便接入智能開關柜系統。

環境條件:

海拔高度:<2500 m  工作溫度:- 20°C~+60C  存儲溫度:- 40°C~+70C   周?chē)h(huán)境無腐蝕性氣體,無導電塵埃無易燃易爆的介質存在, 安裝地點無劇烈振動、無雨雪侵蝕。

測量數據:

測量電壓:100 V~290V  測量電流 :0~6000A(一次)  靈敏度 :50 m A(二次)  測量功率因數:滯后0.200~超前0.200  工作電源:220 V±20%  測量頻率:47~53Hz  有功功率:0~6553 Kw   無功功率:0~6553 Kvar  電壓總諧波畸變率:0.0~100.0%  電流總諧波畸變率:0.~100.0%

輸入/輸出信號:

取樣電壓 :L1、L2、L3相電壓

取樣電流:母線相電流互感器二次0~5A

控制輸出:繼電器干結點5 A/250 V阻性(靜態)12 V30 m A/支路(動態)RS 485組網控制補償控制器取樣電壓與取樣電流必須同相，且同名端一致。

顯示性能:LCD液晶顯示器數據顯示刷新周期<1s

通訊接口數據:通訊接口:RS- 485  協議:MODBUS通訊協議

通訊速率:4800~38400 bps(無校驗位)

測量精度 :

電壓:土0.5%  有功功率:±1.0%

電流:土0.5%  無功功率:±1.0%  功率因數:±1.0%  頻率:±0.1Hz

設置數據:

總柜變比 :50~9999(/5)  投切延時 :1240s

投入門限:0.7~-0.7  切出門限 :0.7~-0.7(切出門限-投入門限> 0.3)

過壓設置 :220 V~260V  欠壓設置 :180 V~220 V

壓諧上限 :1% ~99%(99  為關閉此保護項)  流諧上限:1% 99%(99 為關閉此保護項)
